1. Fuentes de alimentación: fija y regulada linealmente

Una fuente de alimentación de CC convierte la red (120/240 V AC) en una o varias tensiones continuas para alimentar circuitos. Según cómo termine, se clasifica así:

2. Bloques funcionales de la fuente lineal

Características funcionales de cada bloque

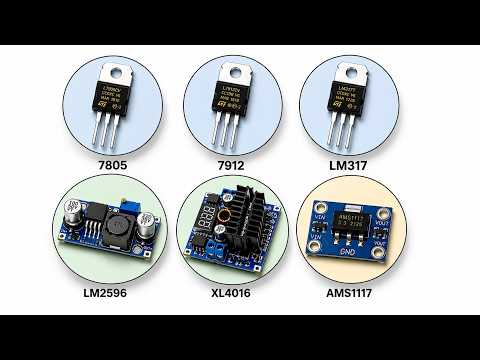

3. Reguladores fijos y variables de uso comercial

Positivos fijos — serie 78xx

El número es la tensión: 7805 = +5 V, 7809 = +9 V, 7812 = +12 V, 7815 = +15 V, 7824 = +24 V. TO-220 hasta 1 A. 78L = 100 mA, 78M = 500 mA.

Pines TO-220 (escritura al frente, pata 1 izquierda): 1 IN · 2 GND (aleta = GND) · 3 OUT. Dropout ≈ 2 V. V_IN máx. típico 35 V.

Negativos fijos — serie 79xx

7905 = −5 V, 7912 = −12 V. Pines distintos: 1 GND · 2 IN (aleta = IN) · 3 OUT. No compartir disipador con un 78 sin mica.

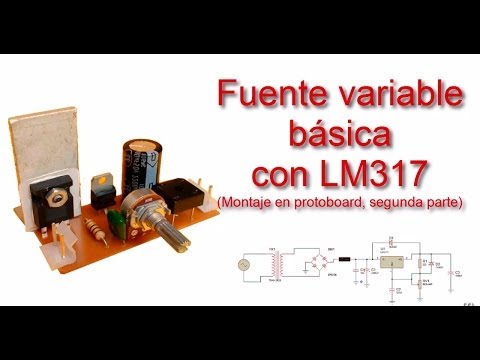

Variables positivos — LM317 y LM350

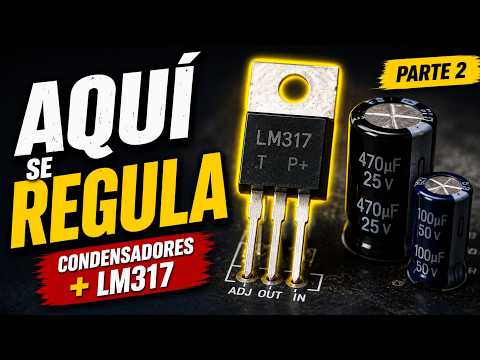

Misma fórmula y mismos pines (1 ADJ · 2 OUT · 3 IN, aleta = OUT):

V_OUT ≈ 1,25 · (1 + R₂/R₁)

El LM337 es el espejo negativo del 317 (1,5 A). Pines: 1 ADJ · 2 IN · 3 OUT.

Simbología de taller

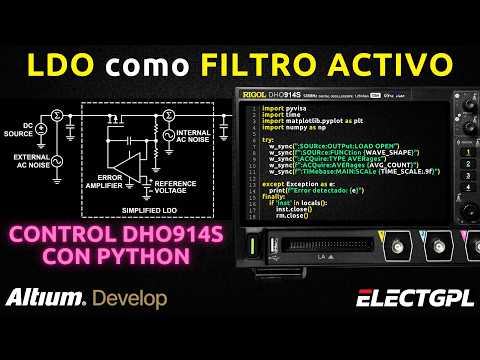

4. Regulador de baja caída — LDO

LDO (Low Dropout Regulator) es un lineal cuyo dropout es del orden de 0,8–1,3 V, no 2 V. Ejemplo de taller: AMS1117 / LM1117 (0,8–1 A), SOT-223, aleta = VOUT.

• Sirve para 5 V USB → 3,3 V (un 7805 no puede: le faltan 2 V de holgura).
• V_IN máximo del 1117: ~15 V. No lo ponga a 24 V.
• Cout de 10–22 µF con ESR controlado (electrolítico o tántalo). Un 100 nF solo puede oscilar.
• Versión ADJ: misma fórmula V_REF = 1,25 V. R₁ = 120–240 Ω.

V_IN,mín = V_OUT + V_DROPOUT

5. Muy baja caída — LDF y LDFM (ST)

En el programa aparecen como reguladores de tensión de muy baja caída. Son la familia ST:

Power Good (PG): salida digital que avisa cuando V_OUT ya está dentro de tolerancia. Se usa para reset de microcontrolador. Enable (EN): apaga el regulador sin cortar la entrada.

Ventajas y desventajas del lineal

6. Parámetros eléctricos e interpretación de la hoja de datos

En el datasheet no se memoriza todo. Se buscan estos renglones:

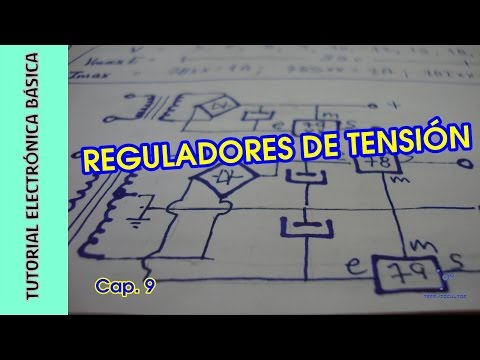

7. Circuito de aplicación — fuente simétrica (+ / −)

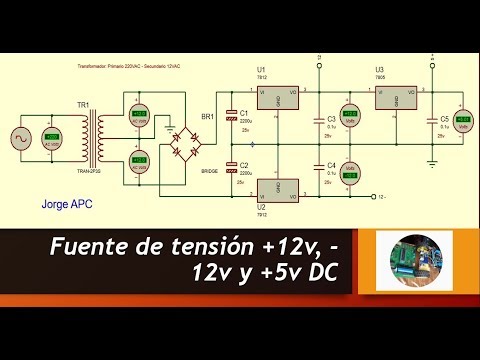

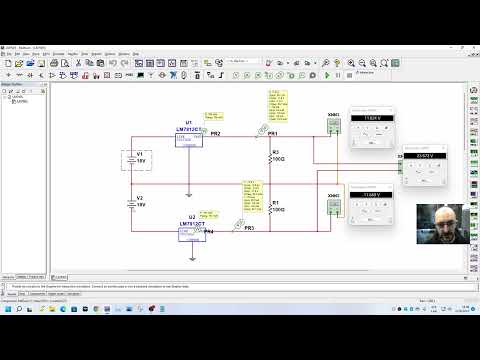

Trafo con tap central → rectificación → 7812 en la rama + y 7912 en la rama −. El tap es GND. Cada chip pide ~2,5 V de holgura: un secundario 15-0-15 es más seguro que 12-0-12.

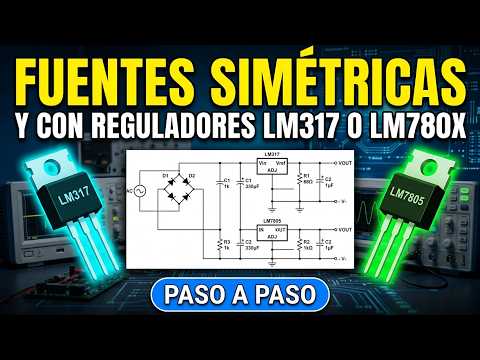

Variable simétrica: LM317 arriba y LM337 abajo, cada uno con su R₁/R₂.

8. Etapa de ganancia de corriente por transistor

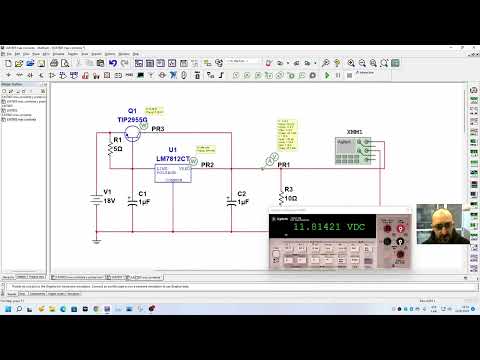

El 78 o el 317 limitan a 1–1,5 A. Si la carga pide más, se pone un transistor de paso (pass transistor) en paralelo: el CI sigue regulando la tensión; el transistor entrega la mayor parte de la corriente.

Con un 78xx positivo se usa PNP de potencia (TIP2955, 2N2955). Con un 79xx negativo, NPN (TIP3055). Rsen ~3–10 Ω define a partir de qué corriente entra el transistor (cuando la caída en Rsen ≈ 0,7 V).
